Barandal de vidrio. Sistema "CORTIZO"
FDY030 Barandal de vidrio. Sistema "CORTIZO"

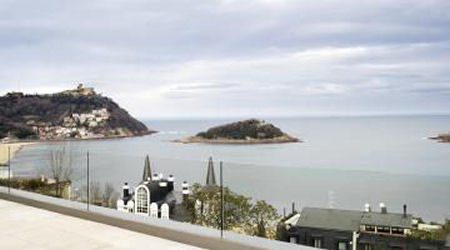

Sistema de barandal de vidrio View Crystal "CORTIZO", sin pasamanos, formado por perfil continuo en "U" de aleación de aluminio 6063 T6, acabado anodizado con el sello EWAA-EURAS, que garantiza el espesor y la calidad del proceso de anodizado, probado para una carga de 0,8 kN/m aplicada sobre el borde superior del vidrio, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 6 mm de espesor, unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Incluso anclaje mecánico de expansión de acero cincado para la fijación sobre la cara superior de la losa.
Precio

$ 4.949,04

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de ingeniería de costos y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Red de departamentos técnicos TSAC "CORTIZO".
Sistema
Acabado
Fuerza horizontal máxima admisible (kN/m)
Altura del barandal (cm)
Espesor (mm)
Color

Código

Unidad

Descripción

Cantidad

Costo

Importe

1



Materiales



mt25dbc100aa

m

Sistema de barandal de vidrio View Crystal "CORTIZO", sin pasamanos, formado por perfil continuo en "U" de aleación de aluminio 6063 T6, acabado anodizado con el sello EWAA-EURAS, que garantiza el espesor y la calidad del proceso de anodizado, probado para una carga de 0,8 kN/m aplicada sobre el borde superior del vidrio, con calzos y cuñas de goma para la sujeción del vidrio y anclaje mecánico de expansión de acero cincado, de alta resistencia, para la fijación sobre la cara superior de la losa.

1,000

1.902,49

1.902,49

mt21ves015b

m²

Vidrio templado laminar de seguridad, compuesto por dos lunas de 6 mm de espesor, unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Según ISO 12543-2, y

1,100

2.319,61

2.551,57


Subtotal materiales:

4.454,06

2



Mano de obra



mo011

h

Oficial montador.

1,910

130,84

249,90

mo080

h

Ayudante montador.

1,910

77,51

148,04


Subtotal mano de obra:

397,94

3



Herramienta menor




%

Herramienta menor

2,000

4.852,00

97,04

Costo de mantenimiento decenal: $ 816,59 en los primeros 10 años.

Costos directos (1+2+3):

4.949,04

CONCEPTO DE TRABAJO FDY030: BARANDAL DE VIDRIO. SISTEMA "CORTIZO".


CARACTERÍSTICAS TÉCNICAS

Sistema de barandal de vidrio View Crystal "CORTIZO", sin pasamanos, formado por perfil continuo en "U" de aleación de aluminio 6063 T6, acabado anodizado con el sello EWAA-EURAS, que garantiza el espesor y la calidad del proceso de anodizado, probado para una carga de 0,8 kN/m aplicada sobre el borde superior del vidrio, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 6 mm de espesor, unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Incluso anclaje mecánico de expansión de acero cincado para la fijación sobre la cara superior de la losa.



CRITERIO DE CUANTIFICACIÓN EN PROYECTO

Longitud medida a ejes, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO


DEL SOPORTE.

Se comprobará que el soporte al que se tienen que fijar los anclajes tiene la suficiente resistencia.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Marcado de los puntos de fijación. Aplomado y nivelación. Fijación de los anclajes. Montaje de elementos complementarios.


CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y tendrá buen aspecto. El sistema de anclaje será estanco.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá contra golpes o cargas debidas al acarreo de materiales o a las actividades de obra.



CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.
