Pozo de visita de concreto simple "in situ"
IUS052 Pozo de visita de concreto simple "in situ"

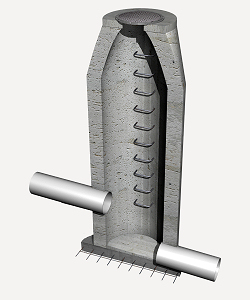

Pozo de visita de concreto simple "in situ", de 1,00 m de diámetro interior y 1,6 m de altura útil interior, sobre solera de 25 cm de espesor de concreto reforzado f'c=300 kg/cm² (30 MPa), clase de exposición ambiental D, tamaño máximo del agregado 20 mm, revenimiento de 5 a 10 cm ligeramente armada con malla electrosoldada, con cierre de tapa circular con bloqueo y marco de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos.
Precio

$ 8.627,90

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de ingeniería de costos y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Profundidad (m)
Diámetro (m)
Carga de rotura

Código

Unidad

Descripción

Cantidad

Costo

Importe

1



Materiales



mt10haf061xi

m³

Concreto f'c=30 MPa (300 kg/cm²), clasificación de exposición D, tamaño máximo del agregado 20 mm, revenimiento nominal del concreto fresco de 5 a 10 mm, premezclado, según RCDF NTC Diseño y Construcción de Estructuras de Concreto (2004).

0,675

1.834,33

1.238,17

mt07ame070J

m²

Malla electrosoldada de alambre liso de acero tipo 6x6 2/2, separación 15,24x15,24 cm y Ø 6,67-6,67 mm, según NMX-B-290-CANACERO.

2,250

68,37

153,83

mt10hmf071Ce

m³

Concreto simple f'c=30 MPa (300 kg/cm²), clasificación de exposición D, tamaño máximo del agregado 20 mm, revenimiento nominal del concreto fresco de 5 a 10 mm, premezclado, según RCDF NTC Diseño y Construcción de Estructuras de Concreto (2004).

1,405

1.834,33

2.577,23

mt08epr010b

m

Cimbra para formación de cuerpo de pozo de sección circular, D=100, de lámina metálica reutilizable, incluso accesorios de montaje.

0,055

7.591,53

417,53

mt08epr020b

Ud

Cimbra para formación de cono asimétrico de pozo de sección circular, (100/60-40), de lámina metálica reutilizable, incluso accesorios de montaje.

0,050

4.715,93

235,80

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

84,82

339,28

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, carga de rotura 400 kN. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo antirrobo.

1,000

2.097,75

2.097,75


Subtotal materiales:

7.059,59

2



Mano de obra



mo041

h

Oficial albañil de obra civil.

8,425

127,32

1.072,67

mo087

h

Ayudante albañil de obra civil.

4,212

77,51

326,47


Subtotal mano de obra:

1.399,14

3



Herramienta menor




%

Herramienta menor

2,000

8.458,73

169,17

Costo de mantenimiento decenal: $ 345,12 en los primeros 10 años.

Costos directos (1+2+3):

8.627,90

CONCEPTO DE TRABAJO IUS052: POZO DE VISITA DE CONCRETO SIMPLE "IN SITU".


CARACTERÍSTICAS TÉCNICAS

Formación de pozo de visita de concreto simple "in situ", de 1,00 m de diámetro interior y 1,6 m de altura útil interior, formado por: solera de 25 cm de espesor de concreto reforzado f'c=300 kg/cm² (30 MPa), clase de exposición ambiental D, tamaño máximo del agregado 20 mm, revenimiento de 5 a 10 cm ligeramente armada con malla electrosoldada tipo 6x6 2/2, cuerpo y cono asimétrico del pozo, de 20 cm de espesor, de concreto simple f'c=30 MPa (300 kg/cm²), clasificación de exposición D, tamaño máximo del agregado 20 mm, revenimiento de 5 a 10 cm, conformados mediante cimbras metálicas amortizables en 20 usos; con cierre de tapa circular con bloqueo y marco de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos. Incluso concreto simple f'c=30 MPa (300 kg/cm²), clasificación de exposición D, tamaño máximo del agregado 20 mm, revenimiento de 5 a 10 cm para formación de canal en el fondo del pozo.



CRITERIO DE CUANTIFICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO


DEL SOPORTE.

Se comprobará que la ubicación se corresponde con la de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada. Colado y compactación del concreto en formación de solera. Colocación de la cimbra metálico para formación del cuerpo y del cono asimétrico del pozo. Colado y compactación del concreto en formación de pozo. Retirada de la cimbra. Formación del canal en el fondo del pozo. Conexionado de los albañales al pozo. Colocación de la escalera. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

El pozo quedará totalmente estanco.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.



CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno del trasdós.
