Red interior de evacuación para cuarto de baño.
ISD021 Red interior de evacuación para cuarto de baño. Ud
Red interior de evacuación, para cuarto de baño con dotación para: sanitario, lavabo sencillo, tina, bidé, realizada con tubo de PVC, serie B para la red de desagües.
Precio

$ 3.412,92

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de ingeniería de costos y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Lavabo
Regadera
Tina
Bidé

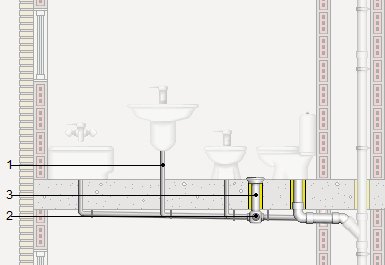

1:
Red de pequeña evacuación.
2:
Céspol de bote.
3:
Prolongador.
Con céspol de bote
Aviso
Se puede instalar un céspol por cada mueble sanitario o un céspol de bote para el conjunto de aparatos, pero no los dos a la vez.
Tipo de colocación
Céspol de bote
Material
Diámetro de las entradas (mm)

Código

Unidad

Descripción

Cantidad

Costo

Importe

1



Materiales



mt36tit010bc

m

Tubo de PVC, serie B, de 40 mm de diámetro y 3 mm de espesor, con el precio incrementado el 10% en concepto de accesorios y piezas especiales.

5,160

34,15

176,21

mt36tit010gc

m

Tubo de PVC, serie B, de 110 mm de diámetro y 3,2 mm de espesor, con el precio incrementado el 10% en concepto de accesorios y piezas especiales.

2,125

100,38

213,31

mt11var009

l

Líquido limpiador para pegado mediante adhesivo de tubos y accesorios de PVC.

0,445

694,50

309,05

mt11var010

l

Adhesivo para tubos y accesorios de PVC.

0,222

885,12

196,50

mt36tie010fd

m

Tubo de PVC, serie B, de 110 mm de diámetro y 3,2 mm de espesor, con extremo abocardado, con el precio incrementado el 15% en concepto de accesorios y piezas especiales.

0,700

114,36

80,05

mt36bsj010aa

Ud

Céspol de bote de PVC, de 110 mm de diámetro, con cinco entradas de 40 mm de diámetro y una salida de 50 mm de diámetro, con tapa ciega de acero inoxidable.

1,000

344,28

344,28

mt36tit010ca

m

Tubo de PVC, serie B, de 50 mm de diámetro y 3 mm de espesor.

1,000

39,47

39,47


Subtotal materiales:

1.358,87

2



Mano de obra



mo008

h

Oficial plomero.

12,237

125,33

1.533,66

mo107

h

Ayudante plomero.

6,118

74,12

453,47


Subtotal mano de obra:

1.987,13

3



Herramienta menor




%

Herramienta menor

2,000

3.346,00

66,92

Costo de mantenimiento decenal: $ 273,03 en los primeros 10 años.

Costos directos (1+2+3):

3.412,92

CONCEPTO DE TRABAJO ISD021: RED INTERIOR DE EVACUACIÓN PARA CUARTO DE BAÑO.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO.

Se evitará la utilización de mortero de cal o yeso para la fijación de la tubería cuando esté empotrada en la pared.


CARACTERÍSTICAS TÉCNICAS

Red interior de evacuación, para cuarto de baño con dotación para: sanitario, lavabo sencillo, tina, bidé, realizada con tubo de PVC, serie B para la red de desagües que conectan la evacuación de los aparatos con el céspol de bote y con la bajante, con los diámetros necesarios para cada punto de servicio, y céspol de bote de PVC, de 110 mm de diámetro, con tapa ciega de acero inoxidable. Incluso líquido limpiador, adhesivo para tubos y accesorios de PVC, material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales.



CRITERIO DE CUANTIFICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Presentación en seco de los tubos. Fijación del material auxiliar para montaje y sujeción a la obra. Colocación del céspol de bote. Montaje, conexionado y comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

Se dispondrán tapones de cierre en los puntos de desagüe, hasta la recepción de los muebles sanitarios. Resistencia mecánica y estanqueidad.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
