| Fachada doble, de lámina perfilada de acero con aislamiento intermedio | ||
| FLA020 | Fachada doble, de lámina perfilada de acero con aislamiento intermedio | |
|

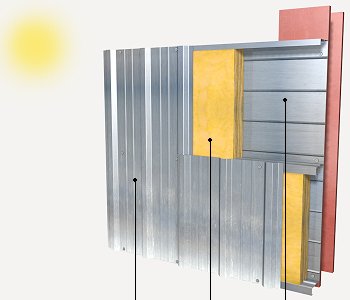

Fachada doble, formada por capa interior de bandeja lisa de acero galvanizado, con traslape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de colcha ligera de lana de vidrio, de 100 mm de espesor, resistencia térmica 2,25 m²K/W, conductividad térmica 0,044 W/(mK) y capa exterior de lámina perfilada de acero galvanizado, de 0,6 mm de espesor, entre 40 y 50 mm de altura de perfil, entre 250 y 270 mm de intereje, colocada en posición vertical con un traslape de la chapa superior de 70 mm y un traslape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las láminas. | ||
Precio |
|
Exportación |
 |
CONCEPTO DE TRABAJO FLA020: FACHADA DOBLE, DE LÁMINA PERFILADA DE ACERO CON AISLAMIENTO INTERMEDIO.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO.
No se pondrá en contacto directo el acero con otros metales ni con yesos.
CARACTERÍSTICAS TÉCNICAS
Fachada doble, formada por capa interior de bandeja lisa de acero galvanizado, con traslape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de colcha ligera de lana de vidrio, de 100 mm de espesor, resistencia térmica 2,25 m²K/W, conductividad térmica 0,044 W/(mK) y capa exterior de lámina perfilada de acero galvanizado, de 0,6 mm de espesor, entre 40 y 50 mm de altura de perfil, entre 250 y 270 mm de intereje, colocada en posición vertical con un traslape de la chapa superior de 70 mm y un traslape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las láminas.
CRITERIO DE CUANTIFICACIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO
DEL SOPORTE.
Se comprobará que la estructura portante presenta aplomado, planeidad y horizontalidad adecuados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de las bandejas. Corte, preparación y colocación de las bandejas. Fijación mecánica de las bandejas. Colocación del aislamiento. Replanteo de las chapas. Corte, preparación y colocación de las láminas. Fijación mecánica de las láminas.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. La fachada será estanca y tendrá buen aspecto.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la estructura soporte ni la resolución de puntos singulares.
