| tabique de placas de yeso laminado, de altas prestaciones acústicas. Sistema "PLACO". | ||
| FBY060 | tabique de placas de yeso laminado, de altas prestaciones acústicas. Sistema "PLACO". | m² |

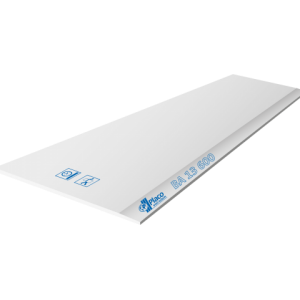

| Muro divisorio múltiple, sistema "PLACO", (12,5 + 12,5 + 48 + 12,5 + 12,5)/600 (48), de altas prestaciones acústicas, de 98 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y postes M 48 "PLACO", con una separación entre postes de 600 mm y una disposición normal "N", a la que se atornillan dos placas diferentes de yeso, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en una cara, y otras dos placas diferentes de yeso, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en la otra cara. Incluso banda estanca autoadhesiva, Banda 45 "PLACO"; anclajes de canales y postes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas. | ||
Precio |
|
Exportación |
 |
Casa comercial
Documentación
Separación entre perfiles verticales (mm)
Perfiles
Anchura del poste (mm)
Documentación
Disposición de postes
Tipo
Gama
Modelo
Dimensiones (mm)
Espesor (mm)
Tipo
Gama
Modelo
Dimensiones (mm)
Espesor (mm)
Tipo
Gama
Modelo
Dimensiones (mm)
Espesor (mm)
Tipo
Gama
Modelo
Dimensiones (mm)
Espesor (mm)
Colocación
Casa comercial
Tipo
Espesor (mm)
Anchura (mm)
Anchura (mm)
CONCEPTO DE TRABAJO FBY060: MURO DIVISORIO DE PLACAS DE YESO, DE ALTAS PRESTACIONES ACÚSTICAS. SISTEMA "PLACO".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Muro divisorio múltiple, sistema "PLACO", (12,5 + 12,5 + 48 + 12,5 + 12,5)/600 (48), de altas prestaciones acústicas, de 98 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y postes M 48 "PLACO", con una separación entre postes de 600 mm y una disposición normal "N", a la que se atornillan dos placas diferentes de yeso, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en una cara, y otras dos placas diferentes de yeso, A / - 1200 / 2000 / 12,5 / con los bordes longitudinales afinados, BA 13 "PLACO" y GF-C1-I-W2 / - 1200 / 2400 / 12,5 / con los bordes longitudinales cuadrados, Rigidur H 13 BC "PLACO", dispuestas en la otra cara. Incluso banda estanca autoadhesiva, Banda 45 "PLACO"; anclajes de canales y postes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas.
CRITERIO DE CUANTIFICACIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO
DEL SOPORTE.
Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la techumbre y la fachada, estando colocada en ésta las puertas y ventanas con su acristalamiento. La superficie horizontal de asiento de las placas debe estar nivelada y el piso, a ser posible, colocado y terminado, salvo cuando el piso pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior de la losa quede revestida si no se van a realizar falsos plafones. Las instalaciones, tanto de plomería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los muros divisorios. Los ductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazo en la losa inferior y en el superior de los muros divisorios a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre piso terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo losas. Colocación y fijación de los postes sobre los elementos horizontales. Corte de las placas. Fijación de las placas para el cierre de una de las caras del muro divisorio. Fijación de las placas para el cierre de la segunda cara del muro divisorio. Replanteo de las cajas para alojamiento de materiales eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos.
CONSERVACIÓN Y MANTENIMIENTO.
No se someterán a cargas para las cuales no están diseñados.
CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre los postes.
