| Ducto circular de doble pared de acero inoxidable, con aislamiento, con resistencia al fuego | ||
| ICR022 | Ducto circular de doble pared de acero inoxidable, con aislamiento, con resistencia al fuego | |
|

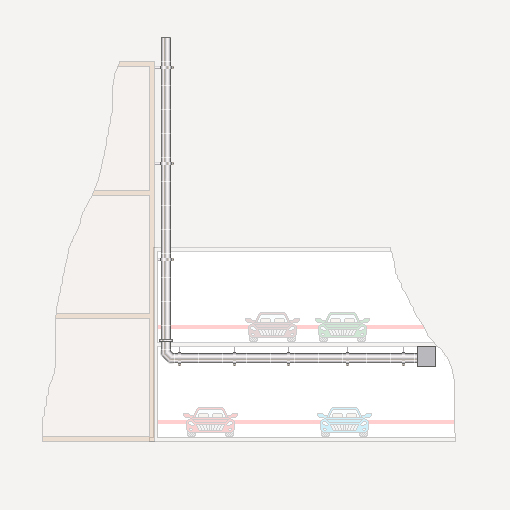

Ducto circular, con una resistencia al fuego de 120 minutos, formado por tubo de doble pared con aislamiento y junta de estanqueidad exterior, de 80 mm de diámetro interior, compuesto por pared interior de acero inoxidable AISI 304 y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 100 mm de espesor, con junta de estanqueidad exterior de silicona, resistencia al fuego EI 120 (ho/ve) S500 multi, presión de trabajo de hasta 5000 Pa, para extracción de humos. Incluso accesorios, piezas especiales, módulos finales y material auxiliar para montaje y sujeción a la obra. | ||
Precio |
|
Exportación |
 |
CONCEPTO DE TRABAJO ICR022: DUCTO CIRCULAR DE DOBLE PARED DE ACERO INOXIDABLE, CON AISLAMIENTO, CON RESISTENCIA AL FUEGO.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO.
Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. No se utilizará la tubería de la instalación como toma de tierra.
CARACTERÍSTICAS TÉCNICAS
Ducto circular, con una resistencia al fuego de 120 minutos, formado por tubo de doble pared con aislamiento y junta de estanqueidad exterior, de 80 mm de diámetro interior, compuesto por pared interior de acero inoxidable AISI 304 y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 100 mm de espesor, con junta de estanqueidad exterior de silicona, resistencia al fuego EI 120 (ho/ve) S500 multi, presión de trabajo de hasta 5000 Pa, para extracción de humos. Incluso accesorios, piezas especiales, módulos finales y material auxiliar para montaje y sujeción a la obra.
CRITERIO DE CUANTIFICACIÓN EN PROYECTO
Longitud medida según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO
DEL SOPORTE.
Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Presentación de tubos, accesorios, piezas especiales y módulos finales. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje. Conexionado y comprobación de su correcto funcionamiento.
CONDICIONES DE TERMINACIÓN.
Los ductos y embocaduras quedarán estancos.
CONSERVACIÓN Y MANTENIMIENTO.
No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.
CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
