EMC020 |
Ud |
Armadura de gran escuadría, de madera aserrada. |
$ 7.511,78 |

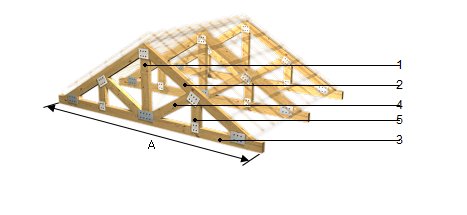

Armado de gran escuadría de 8 m de claro, pendiente 30%, montada en obra con tirante, pendolón, postes, pares y jabalcones de madera aserrada de pino, de 75x230 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera; separación entre armados hasta 5 m. |
Código |
Unidad |
Descripción |
Cantidad |
Costo |
Importe |
1 |
Materiales |
||||
mt07mee101bi |
m³ |
Madera aserrada de pino para armaduras de gran escuadría, de hasta 5 m de longitud, de 75x230 mm de sección, con acabado cepillado. |
0,396 |
8.491,99 |
3.362,83 |
mt07emr511a |
kg |
Herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera, para clases de servicio 1 y 2. |
3,600 |
177,03 |
637,31 |
Subtotal materiales: |
4.000,14 |
||||
2 |
Equipo y herramienta |
||||
mq07gte010b |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 20 t y 20 m de altura máxima de trabajo. |
1,859 |
991,43 |
1.843,07 |
Subtotal equipo y herramienta: |
1.843,07 |
||||
3 |
Mano de obra |
||||
mo048 |
h |
Oficial montador de estructura de madera. |
10,030 |
124,86 |
1.252,35 |
mo095 |
h |
Ayudante montador de estructura de madera. |
3,540 |
75,97 |
268,93 |
Subtotal mano de obra: |
1.521,28 |
||||
4 |
Herramienta menor |
||||
% |
Herramienta menor |
2,000 |
7.364,49 |
147,29 |
|
Costo de mantenimiento decenal: $ 1.277,00 en los primeros 10 años. |
Costos directos (1+2+3+4): |
7.511,78 |
Especificaciones técnicas
CONCEPTO DE TRABAJO EMC020: ARMADO DE GRAN ESCUADRÍA, DE MADERA ASERRADA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO. Se evitará el contacto directo de la madera con el cemento y la cal. CARACTERÍSTICAS TÉCNICAS Armado de gran escuadría de 8 m de claro, pendiente 30%, montada en obra con tirante, pendolón, postes, pares y jabalcones de madera aserrada de pino, de 75x230 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera; separación entre armados hasta 5 m. CRITERIO DE CUANTIFICACIÓN EN PROYECTO Número de unidades previstas, incluyendo en su conjunto todos los elementos que las forman, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y marcado de ejes de apoyo en cabeza de muro o columna. Preparación de la superficie de apoyo. Replanteo y corte de tablones. Montaje del armado. Colocación y fijación provisional del armado. Aplomado y nivelación. Conexión del armado y su base de apoyo. CONDICIONES DE TERMINACIÓN. El conjunto será estable y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
