EMC015 |
m³ |
Armadura ligera, de madera aserrada. |
$ 18.919,83 |

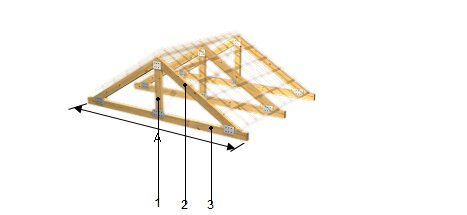

Armado ligera de 6 m de claro, pendiente 30%, formada por elementos de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera; separación entre armados hasta 5 m. |
Código |
Unidad |
Descripción |
Cantidad |
Costo |
Importe |
1 |
Materiales |
||||
mt07mee101ad |
m³ |
Madera aserrada de pino para armaduras de gran escuadría, de hasta 5 m de longitud, de 70x70 mm de sección, con acabado cepillado. |
1,000 |
8.491,99 |
8.491,99 |
mt07emr511a |
kg |
Herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera, para clases de servicio 1 y 2. |
2,500 |
177,03 |
442,58 |
Subtotal materiales: |
8.934,57 |
||||
2 |
Equipo y herramienta |
||||
mq07gte010b |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 20 t y 20 m de altura máxima de trabajo. |
5,700 |
991,43 |
5.651,15 |
Subtotal equipo y herramienta: |
5.651,15 |
||||
3 |
Mano de obra |
||||
mo048 |
h |
Oficial montador de estructura de madera. |
26,065 |
124,86 |
3.254,48 |
mo095 |
h |
Ayudante montador de estructura de madera. |
9,328 |
75,97 |
708,65 |
Subtotal mano de obra: |
3.963,13 |
||||
4 |
Herramienta menor |
||||
% |
Herramienta menor |
2,000 |
18.548,85 |
370,98 |
|
Costo de mantenimiento decenal: $ 3.216,37 en los primeros 10 años. |
Costos directos (1+2+3+4): |
18.919,83 |
Especificaciones técnicas
CONCEPTO DE TRABAJO EMC015: ARMADO LIGERA, DE MADERA ASERRADA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE TRABAJO. Se evitará el contacto directo de la madera con el cemento y la cal. CARACTERÍSTICAS TÉCNICAS Armado ligera de 6 m de claro, pendiente 30%, formada por elementos de madera aserrada de pino, de 70x70 mm de sección, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-metal de acero cincado, para ensamble de estructuras de madera; separación entre armados hasta 5 m. CRITERIO DE CUANTIFICACIÓN EN PROYECTO Volumen medido según documentación gráfica de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, y la longitud incluyendo las entregas. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y marcado de ejes de apoyo en cabeza de muro o columna. Preparación de la superficie de apoyo. Replanteo y corte de tablones. Montaje del armado. Colocación y fijación provisional del armado. Aplomado y nivelación. Conexión del armado y su base de apoyo. CONDICIONES DE TERMINACIÓN. El conjunto será estable y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el volumen realmente ejecutado según especificaciones de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, incluyendo en la longitud las entregas. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
