Baliza de acero corten.
TIB010 Baliza de acero corten. Ud

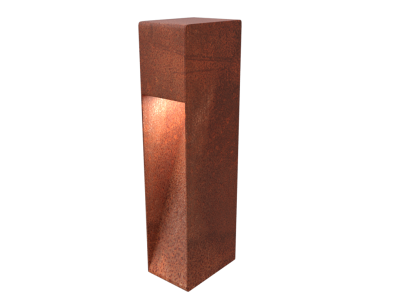

Baliza modelo Área "SANTA & COLE", de 1100 mm de altura, compuesta por cuerpo de acero corten de 6 mm de espesor con forma de tetraedro y reflector inclinado de acero inoxidable AISI 304, con 3 led de 25 W, fijada a una base de concreto f'c=20 MPa (200 kg/cm²), clasificación de exposición A1, tamaño máximo del agregado 20 mm, revenimiento menor de 5 cm.
Precio

$ 47.314,84

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de ingeniería de costos y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Modelo
Altura (mm)

Código

Unidad

Descripción

Cantidad

Costo

Importe

1



Materiales



mt34syc301b

Ud

Baliza modelo Área "SANTA & COLE", de 1100 mm de altura, compuesta por cuerpo de acero corten de 6 mm de espesor con forma de tetraedro y reflector inclinado de acero inoxidable AISI 304, con 3 led de 25 W, clase de protección I, grado de protección IP66, incluso anclas.

1,000

45.956,64

45.956,64

mt10hmf071ce

m³

Concreto simple f'c=20 MPa (200 kg/cm²), clasificación de exposición A1, tamaño máximo del agregado 20 mm, revenimiento nominal del concreto fresco de 5 a 10 mm, premezclado, según RCDF NTC Diseño y Construcción de Estructuras de Concreto (2004).

0,250

1.281,85

320,46


Subtotal materiales:

46.277,10

2



Mano de obra



mo020

h

Oficial albañil.

0,278

121,97

33,91

mo077

h

Ayudante albañil.

0,278

74,26

20,64

mo003

h

Oficial electricista.

0,278

125,33

34,84

mo102

h

Ayudante electricista.

0,278

74,12

20,61


Subtotal mano de obra:

110,00

3



Herramienta menor




%

Herramienta menor

2,000

46.387,10

927,74

Costo de mantenimiento decenal: $ 25.076,87 en los primeros 10 años.

Costos directos (1+2+3):

47.314,84

CONCEPTO DE TRABAJO TIB010: BALIZA DE ACERO CORTEN.


CARACTERÍSTICAS TÉCNICAS

Baliza modelo Área "SANTA & COLE", de 1100 mm de altura, compuesta por cuerpo de acero corten de 6 mm de espesor con forma de tetraedro y reflector inclinado de acero inoxidable AISI 304, con 3 led de 25 W, clase de protección I, grado de protección IP66, fijada a una base de concreto f'c=20 MPa (200 kg/cm²), clasificación de exposición A1, tamaño máximo del agregado 20 mm, revenimiento menor de 5 cm. Incluso replanteo, excavación manual del terreno, elementos de anclaje, accesorios y eliminación y limpieza del material sobrante.



CRITERIO DE CUANTIFICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Excavación. Colado de la base de apoyo. Colocación de los elementos de anclaje. Fijación de la baliza. Conexionado. Colocación de la lámpara y accesorios. Eliminación y limpieza del material sobrante.


CONDICIONES DE TERMINACIÓN.

El nivel de iluminación será adecuado y uniforme. Tendrá una adecuada fijación al soporte.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
