IFD010

Ud

Sistema hidroneumático para edificios.

$ 83.141,25

Sistema hidroneumático de agua, de accionamiento regulable mediante tecnología Inverter, modelo HIDRO-INVERTER AP-HI-A/8-3 "EBARA", formado por: tres bombas centrífugas multicelulares, con una potencia de 0,6x3 kW, cuerpos de aspiración e impulsión y contrabridas de hierro fundido, eje y camisa externa de acero inoxidable, impulsores de policarbonato con fibra de vidrio, cierre mecánico, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase F, protección IP44, para alimentación trifásica a 400 V, equipo de regulación y control con variador de frecuencia (presión constante), unidad de control Hidro-Inverter con pantalla LCD (manómetro digital), pulsador para el control manual de las bombas, sistemas de protección, función de rearme automático, indicadores luminosos de tensión, funcionamiento y fallo de las bombas y teclado de acceso a menú de programación, bancada metálica, válvulas de corte, antirretorno y de aislamiento, manómetro, presostato, tanque de membrana, de lámina de acero de 20 l. Incluso tubos entre los distintos elementos y accesorios. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. Sin incluir la instalación eléctrica.

Código

Unidad

Descripción

Cantidad

Costo

Importe

1

Materiales

mt37bce198Ia

Ud

Sistema hidroneumático de agua, de accionamiento regulable mediante tecnología Inverter, modelo HIDRO-INVERTER AP-HI-A/8-3 "EBARA", formado por: tres bombas centrífugas multicelulares, con una potencia de 0,6x3 kW, cuerpos de aspiración e impulsión y contrabridas de hierro fundido, eje y camisa externa de acero inoxidable, impulsores de policarbonato con fibra de vidrio, cierre mecánico, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase F, protección IP44, para alimentación trifásica a 400 V, equipo de regulación y control con variador de frecuencia (presión constante), unidad de control Hidro-Inverter con pantalla LCD (manómetro digital), pulsador para el control manual de las bombas, sistemas de protección, función de rearme automático, indicadores luminosos de tensión, funcionamiento y fallo de las bombas y teclado de acceso a menú de programación, bancada metálica, válvulas de corte, antirretorno y de aislamiento, manómetro, presostato, tanque de membrana, de lámina de acero de 20 l.

1,000

73.532,69

73.532,69

mt37www050g

Ud

Conector antivibración, de goma, con rosca de 2", para una presión máxima de trabajo de 10 bar.

1,000

1.320,47

1.320,47

mt37bce510a

Ud

Juego de 4 amortiguadores antivibración para la bancada del sistema hidroneumático, "EBARA".

1,000

1.503,74

1.503,74

mt37www010

Ud

Material auxiliar para instalaciones hidrosanitarias.

1,000

26,32

26,32

mt37bce906a

Ud

Puesta en marcha de sistema hidroneumático con variador de frecuencia, "EBARA".

1,000

2.612,74

2.612,74

Subtotal materiales:

78.995,96

2

Mano de obra

mo008

h

Oficial plomero.

5,932

123,28

731,30

mo107

h

Ayudante plomero.

2,966

72,91

216,25

Subtotal mano de obra:

947,55

3

Herramienta menor

%

Herramienta menor

4,000

79.943,51

3.197,74

Costo de mantenimiento decenal: $ 88.129,73 en los primeros 10 años.

Costos directos (1+2+3):

83.141,25

CONCEPTO DE TRABAJO IFD010: SISTEMA HIDRONEUMÁTICO PARA EDIFICIOS.

CARACTERÍSTICAS TÉCNICAS

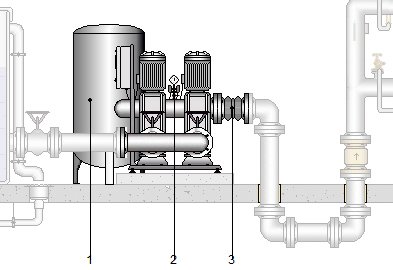

Sistema hidroneumático de agua, de accionamiento regulable mediante tecnología Inverter, modelo HIDRO-INVERTER AP-HI-A/8-3 "EBARA", formado por: tres bombas centrífugas multicelulares, con una potencia de 0,6x3 kW, cuerpos de aspiración e impulsión y contrabridas de hierro fundido, eje y camisa externa de acero inoxidable, impulsores de policarbonato con fibra de vidrio, cierre mecánico, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase F, protección IP44, para alimentación trifásica a 400 V, equipo de regulación y control con variador de frecuencia (presión constante), unidad de control Hidro-Inverter con pantalla LCD (manómetro digital), pulsador para el control manual de las bombas, sistemas de protección, función de rearme automático, indicadores luminosos de tensión, funcionamiento y fallo de las bombas y teclado de acceso a menú de programación, bancada metálica, válvulas de corte, antirretorno y de aislamiento, manómetro, presostato, tanque de membrana, de lámina de acero de 20 l. Incluso tubos entre los distintos elementos y accesorios. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. Sin incluir la instalación eléctrica.

CRITERIO DE CUANTIFICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE TRABAJO

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE CUANTIFICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
